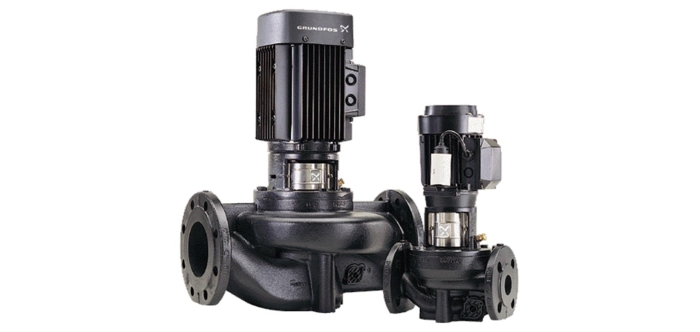

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Характеристики
Производитель | Grundfos |
Гарантия | 3 лет (год) |
Серия | Grundfos TP |
Страна производителя | Дания |
Мощность | 0.55 кВт |
Код производителя | 96401986 |
Монтажная длина | 250 мм |
Макс. Производительность (м3) | 12.5 |
Напор (бар) | 10 |
Напряжение сети | Однофазное |
Диапазон температур | от 0 до 140 °C |
Ширина | 250 мм |
Высота | 442 мм |
Глубина | 266 мм |
Файлы и документация для Циркуляционный насос Grundfos TP 40-180/2-A-F-A-BUBE (96401986)
-
Руководства по монтажу и эксплуатации
1.08 MBytes
-
Брошюра
2.85 MBytes
-
Схема подключения
37.80 KBytes
-
Габаритный чертеж
36.46 KBytes
-
Рабочие характеристики
37.18 KBytes
Схема подключения
Габаритный чертеж
Рабочие характеристики
