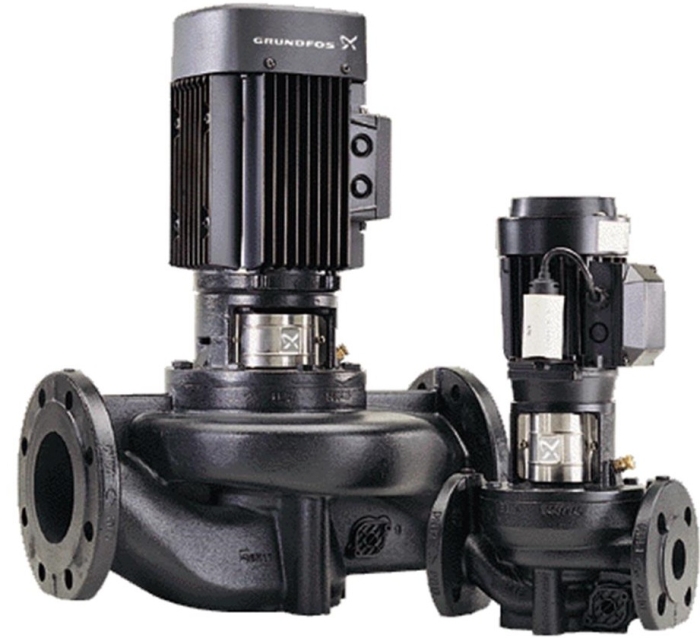

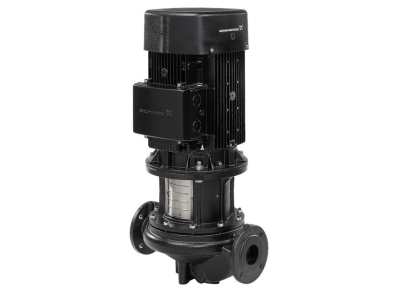

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Характеристики
Производитель | Grundfos |
Гарантия | 3 лет (год) |
Серия | Grundfos TP |
Страна производителя | Дания |
Мощность | 1.5 кВт |
Код производителя | 96384278 |
Монтажная длина | 280 мм |
Макс. Производительность (м3) | 22.2 |
Напор (бар) | 15.5 |
Диапазон температур | от -25 до 60 °C |
Ширина | 340 мм |
Высота | 588 мм |
Глубина | 200 мм |
Файлы и документация для Циркуляционный насос Grundfos TP 50-190/2-A-F-A-GQQE (96384278)
-
Сервис
2.23 MBytes
-
Руководства по монтажу и эксплуатации
6.81 MBytes
-
Схема подключения
60.16 KBytes
-
Габаритный чертеж
60.19 KBytes
-
Рабочие характеристики
80.40 KBytes
Схема подключения
Габаритный чертеж
Рабочие характеристики
