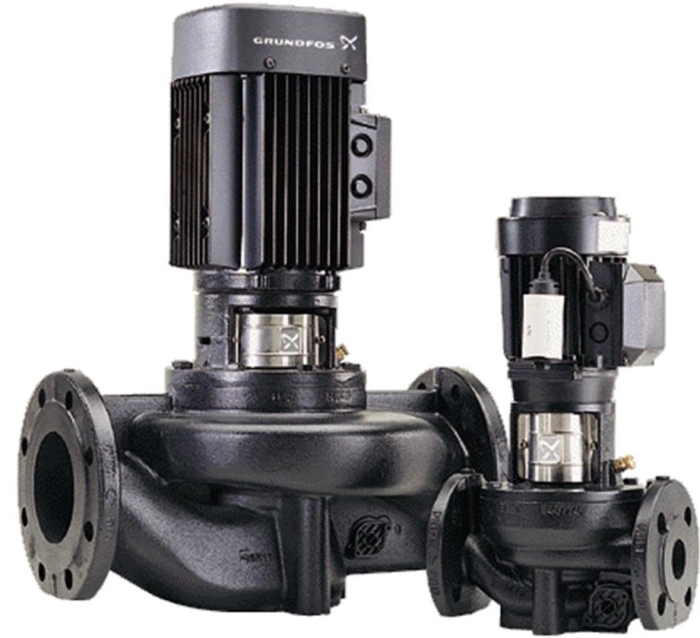

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным уплотнительным кольцом. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 6/10 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.
Характеристики
Производитель | Grundfos |
Гарантия | 3 лет (год) |
Серия | Grundfos TP |
Страна производителя | Дания |
Мощность | 0.75 кВт |
Код производителя | 98760148 |
Монтажная длина | 440 мм |
Макс. Производительность (м3) | 20.2 |
Напор (бар) | 7.58 |
Напряжение сети | Однофазное |
Диапазон температур | от -25 до 60 °C |
Ширина | 440 мм |
Высота | 556 мм |
Глубина | 324 мм |
