Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Сдвоенный насос спроектирован с двумя параллельными головными частями. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Каждая головная часть идентичного размера оборудована асинхронным электродвигателем с вентиляторным охлаждением.
Характеристики
Производитель | Grundfos |
Гарантийный срок | 3 лет (год) |
Серия | Grundfos TPD |
Страна производителя | Дания |
Тепловая мощность, кВт | 30 кВт |
Код производителя | 98742549 |
Монтажная длина | 800 мм |
Макс. Производительность (м3) | 177 |
Напор (бар) | 35.43 |
Диапазон температур | от -25 до 60 °C |
Ширина | 1053 мм |
Высота | 1163 мм |
Глубина | 800 мм |
Файлы и документация для Циркуляционный насос Grundfos TPD 125-400/4-A-F-A-GQQE
-
Сервис
1.20 MBytes
-
Сервис
425.39 KBytes
-
Брошюра
2.85 MBytes
-
Схема подключения
31.36 KBytes
-
Габаритный чертеж
55.64 KBytes
-

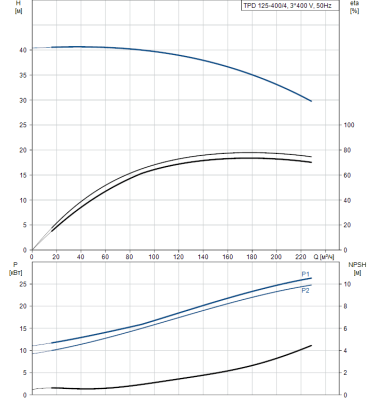

Рабочие характеристики
71.90 KBytes
Схема подключения
Габаритный чертеж
Рабочие характеристики
