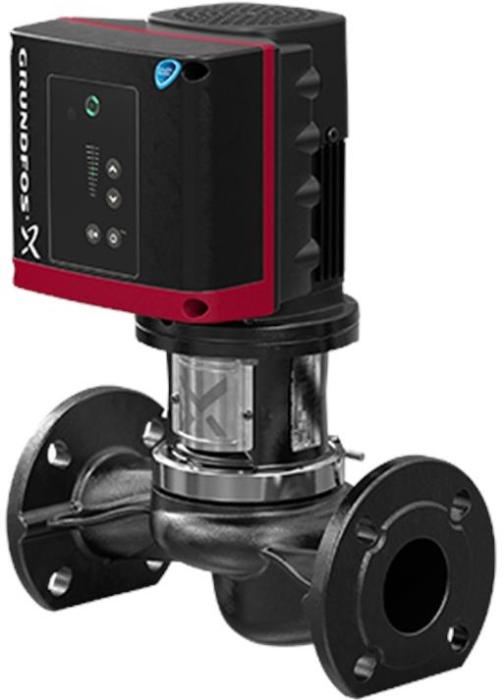

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью фланцев PN 16 DIN (EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями.
Производитель | Grundfos |
Гарантийный срок | 3 лет (год) |
Серия | Grundfos TPE |
Страна производителя | Дания |
Тепловая мощность, кВт | 11 кВт |
Код производителя | 98908274 |
Монтажная длина | 800 мм |
Макс. Производительность (м3) | 259 |
Напор (бар) | 12.51 |
Диапазон температур | от -25 до 60 °C |
Ширина | 535 мм |
Высота | 1079 мм |
Глубина | 800 мм |
Файлы и документация для Циркуляционный насос Grundfos TPE 150-155/4-A-F-A-GQQE
-
Руководства по монтажу и эксплуатации
11.32 MBytes
-
Сервис
2.23 MBytes
-
Брошюра
2.85 MBytes
-
Схема подключения
75.05 KBytes
-
Габаритный чертеж
81.86 KBytes
-
Рабочие характеристики
187.35 KBytes
Схема подключения
Габаритный чертеж
Рабочие характеристики
