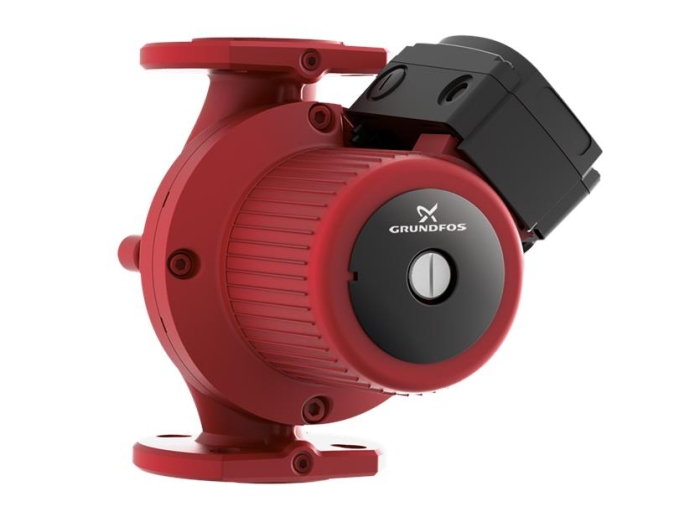

UPS 50-120 F
Насос с «мокрым» ротором, т.е. насос и электродвигатель образуют единый узел без уплотнения вала, только с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью.
Чтобы избежать проблем в связи с утилизацией, большое внимание было уделено применению как можно меньшего количества различных материалов.
Характеристики насоса следующие:
3 скорость электродвигателя.
Керамические радиальные подшипники.
Карбонный упорный подшипник.
Оболочка ротора, покрытие ротора, опорный диск из нержавеющей стали.
Кожух статора из алюминиевого сплава.
корпус насоса Чугун.
Статор со встроенным тепловым реле.
Электродвигатель – 3-фазный электродвигатель.

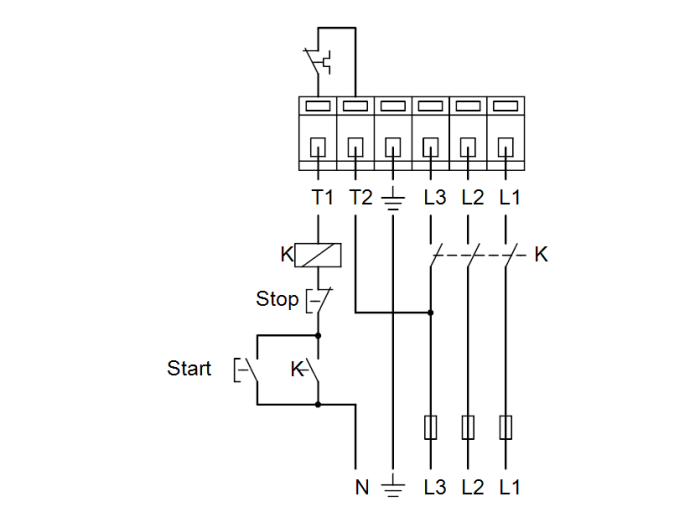

Насос поставляется со стандартным модулем в клеммной коробке. Стандартный модуль необходимо подключить к сетевому питанию через внешний пускатель.
Система управления:
Реле: без реле
Жидкость:
Рабочая жидкость: Вода
Диапазон температур жидкости: -10 .. 120 °C
Температура перекачиваемой жидкости: 60 °C
Плотность: 983.2 кг/м³
Технические данные:
Данные на фирменной табличке: AAA,EAC
Материалы:
Корпус насоса: Чугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесо: Нержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Монтаж:
Диапазон температуры окружающей среды: 0 .. 40 °C
Макс. рабочее давление: 10 бар
Трубное присоединение: DIN
Соединение труб: DN 50
Допустимое давление: PN 6 / PN 10

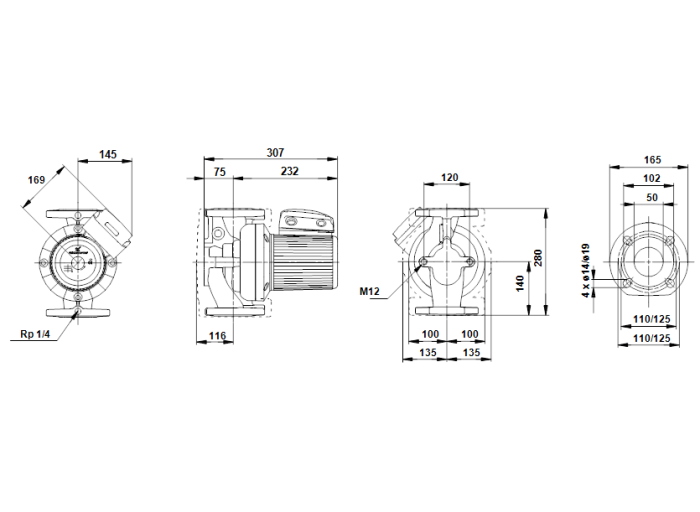

Монтажная длина: 280 мм
Данные электрооборудования:
Потребляемая мощность при скорости 1: 450 Вт
Потребляемая мощность при скорости 2: 530 Вт
Макс. потребляемая мощность: 720 Вт
Частота питающей сети: 50 Hz
Номинальное напряжение: 3 x 400-415 В
Ток при частоте вращения 1: 0.82 A
Ток при частоте вращения 2: 0.94 A
Ток при скорости 3: 1.3 A
Cos фи на скорости 1: 0.79
Cos фи на скорости 2: 0.81
Cos фи: 0.8
Класс изоляции (IEC 85): H
Степень защиты (IEC 60529): X4D
Производитель | Grundfos |
Гарантия | 3 лет (год) |
Серия | Grundfos UPS |
Страна производителя | Дания |
Мощность | 0.72 кВт |
Код производителя | 96402103 |
Монтажная длина | 280 мм |
Макс. Производительность (м3) | 19 |
Напор (бар) | 10 |
Напряжение сети | Трехфазное |
Диапазон температур | от -10 до 120 °C |
Вес | 0 кг |
Ширина | 307 мм |
Высота | 280 мм |
Глубина | 135 мм |
Файлы и документация для Циркуляционный насос Grundfos UPS 50-120 F
- 33622_dcfe2e42ee52cf9d.pdf 6.07 MBytes
