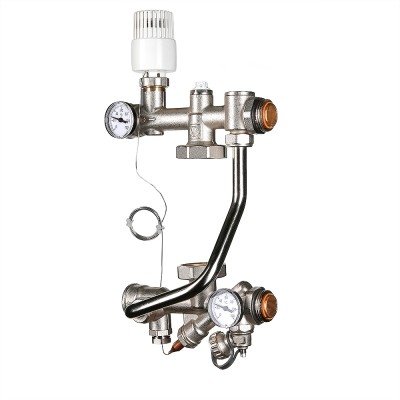

Valtec Насосно-смесительный узел, без насоса, монтажная длина насоса 130 мм

(VT.TECHNOMIX.0) Насосно-смесительный узел VALTEC TECHNOMIX предназначен для создания в системе отопления здания открытого циркуляционного контура с пониженной до настроечного значения температурой теплоносителя. Узел обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре, а также позволяет регулировать температуру и расход теплоносителя в зависимости от требований пользователя. Насосно-смесительный узел TECHNOMIX используется, как правило, в системах встроенного обогрева (теплый пол, теплые стены, обогрев открытых площадок, теплиц и т.п.). Узел адаптирован для совместного применения с распределительными коллекторами петель теплого пола при межцентровом расстоянии между коллекторами 200 мм. Поставляется без циркуляционного насоса. Монтажная длина используемого насоса должна быть 130 мм (например, подойдут модели VRS 25/4G-130; VRS 25/6 G-130). Габариты смесительного узла позволяют располагать его в коллекторном шкафу VTc.541.D (глубиной 135 мм). Узел может быть установлен как слева, так и справа от обслуживаемого коллекторного блока. Тепломеханическая схема узла VT.TECHNOMIX: Обозначение на схеме: 1 – термостатический клапан; 2 – термоголовка с выносным датчиком или сервопривод (сервопривод в комплект поставки не входит); 3 – балансировочный клапан вторичного контура; 4 – балансировочный клапан первичного контура; 5 – термометр; 6 – дренажный кран; 7 – гильза для датчика температуры; 8 – накидные гайки для присоединения насоса в комплекте с прокладками; 9 – насос циркуляционный (в комплект поставки не входит); 10 – обратный клапан; 11 – ручной воздухоотводчик. VT.TECHNOMIX может работать от контроллера с погодозависимым управлением VT.К200.М. В этом случае вместо термоголовки с выносным датчиком на термостатический клапан устанавливается аналоговый электротермический сервопривод VT.TE3061. Насосно-смесительный узел VT.TECHNOMIX и все его комплектующие производятся в Италии.
