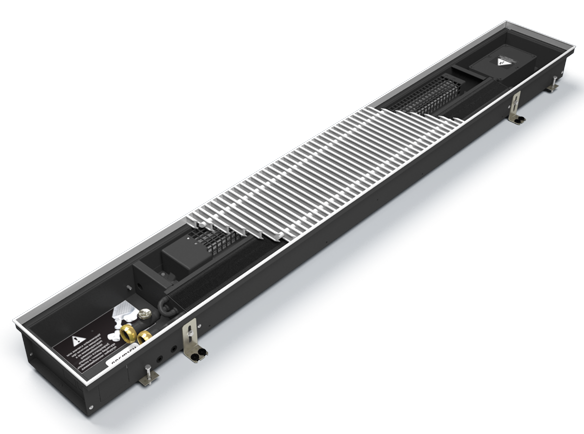

Конвекторы для нагрева и охлаждения воздуха с тангенциальными вентиляторами Qtherm HK Mini–это готовая к монтажу система кондиционирования воздуха, предназначенная для встраивания в пол непосредственно перед большими, доходящими до пола окнами, а так же встраивания в подоконник, для компенсации дополнительных теплопритоков в летний период и изоляции от нисходящего холодного воздуха в отопительный период. В корпусе шириной 190мм установлен высокоэффективный медно-алюминиевый теплообменник, работающий в 2-х трубной системе подачи тепло-холодоносителя, малошумными тангенциальными вентиляторами с напряжением питания 220 В или 24В с ЕС- двигателями, создающими равномерный поток воздуха. Для сбора конденсата используется поддон с дренажным патрубком.
Эксплуатационные данные
- рабочее давление тепло-холодо носителя – 16 бар;
- давление гидравлических испытаний конвектора – 25 бар;
- максимальная рабочая температура теплоносителя – 130 °С.
- напряжение питания вентиляторов переменного тока – 220 В.
- напряжение питания вентиляторов постоянного тока – 24 В.
Базовый комплект поставки
- корпус из оцинкованной стали покрытый износостойким чёрным порошковым покрытием или нержавеющей стали;
- съёмный теплообменник с латунным узлом подключения с соединением "евроконус" G 3/4”;
- тангенциальные вентиляторы в кожухе на виброопорах с двигателями 220В или 24В с ЕС-двигателями;
- микропроцессорный регулятор в пластиковой коробке с возможностью плавного изменения скорости вращения вентиляторов либо коробка для электромеханического регулирования;
- роликовая, либо линейная решетка, из анодированного алюминия, либо окрашенная по RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
- декоративная рамка по периметру жёлоба из алюминия U- образного, либо F-образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
- комплект крепёжно-регулировочных ножек; воздухоспускной клапан 3/8 ”;
- паспорт, инструкцию по монтажу и эксплуатации.
Конструктивные особенности
Все детали конвектора выполнены из высококачественной листовой оцинкованной стали, окрашены износостойким порошковым напылением в чёрный матовый цвет, что делает невидимыми все компоненты конвектора под решёткой. Использование для изготовления теплообменника таких материалов, как медь и алюминий, гарантирует высокую стойкость к коррозии и долговечность в эксплуатации. Теплообменник окрашен в цвет корпуса. Корпус “двойное дно” с дренажными отводами конденсата. Удобство монтажа с использованием быстроразъёмного соединения 3/4" "евроконус" для подключения теплоносителя. Два типа профиля (U-образный и F-образный) декоративной рамки позволяют встраивать конвектор в любой тип пола. Тангенциальные вентиляторы с двигателем 220В, 50 Гц для сухих помещений и 24В с ЕС-двигателем постоянного тока для влажных помещений, в защитных кожухах, установленных на виброзащитных опорах, очень низкий уровень шума. Входящий в базовую комплектацию, микропроцессорный регулятор скорости вращения вентиляторов с выполненным электромонтажом, позволяет плавно изменять скорость вращения вентиляторов без покупки дополнительных комплектующих, подключается к любым инженерным системам, в том числе “умный дом”. Настенные регуляторы Vartronic, позволяют в автоматическом режиме регулировать температуру в помещении плавным изменением скорости вращения вентиляторов. Входящая в базовую комплектацию, полоса из пористой резины под решётку предотвращает её трение о корпус конвектора, снижает шум. Пружина, придающая гибкость декоративной решётке, выполнена из нержавеющей стали.
