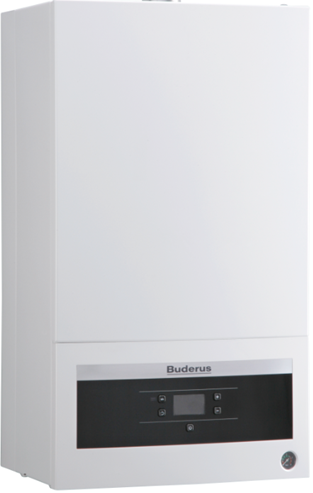

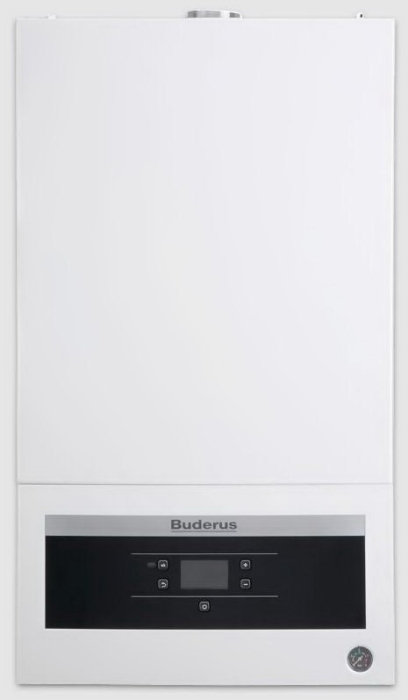

U072-12K/18K/24K/28K/35K – двухконтурные котлы с закрытой камерой сгорания для отопления и приготовления горячей воды, работающие по проточному принципу
- U072-18/24/28/35 - котлы с закрытой камерой сгорания для отопления и приготовления горячей воды с насосом отопительного контура и 3-ходовым клапаном для подключения бойлера косвенного нагрева
- Низкий уровень шума < 38 dBA
- Возможно подключение комнатного термостата, либо регулятора с управлением по протоколу OpenTherm
- Возможность перехода на работу на сжиженном газе
- Модулируемый вентилятор с автоматическим регулированием числа оборотов
- Медный теплообменник, не содержащий олова/свинца со сроком службы 15 лет

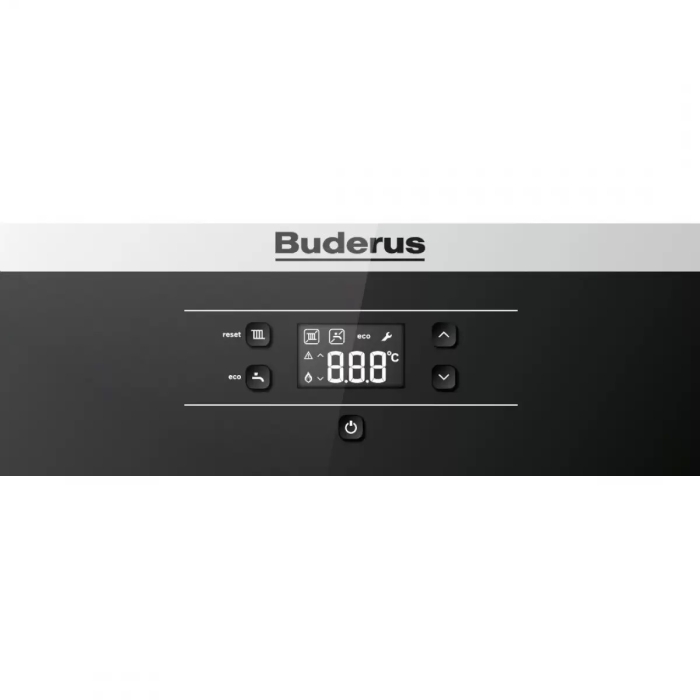

- LCD-дисплей с индикацией рабочих параметров, со стандартными кодами ошибок
- Ограничитель температуры, защищающий теплообменник от перегрева
- Ионизационный электрод контроля пламени
- Датчик герметичности газовой арматуры
- Встроенный трехступенчатый циркуляционный насос
Схемы подключения
- Двухконтурный котёл + 1 отопительный контур без смесителя (рис.1)
- Одноконтурный котёл + 1 отопительный контур без смесителя + бак-водонагреватель (рис.2)
Пояснения к клеммам:
1 - Сетевой провод, 230 В
2 - Подключение Open Therm или регулятора On/Off (перед подключением удалите перемычку)
3 - Подключение сигнала тревоги (24 В =, макс. 40 мA)
4 - Подключение датчика температуры бака-водонагревателя (для одноконтурных котлов
Характеристики
Производитель | Buderus |
Серия | Logamax U072 |
Страна производителя | Германия |
Код производителя | 7736900359RU |
Гарантия | 2 лет (год) |
Мощность | 12 кВт |
Отапливаемая площадь | 120 кв. м. |
Количество контуров | Двухконтурный |
Камера сгорания | закрытая |
Тип установки | настенный |
t теплоносителя (макс.) | 82 °C |
Управление | электронное |
Встроенный бойлер | нет |
Диаметр коаксиального дымохода | 60/100 мм |
Горелка | газовая |
Материал теплообменника | медь |
Материал теплообменника ГВС | Нержавеющая сталь |
Топливо | газ |
Функции | газ-контроль, защита от перегрева, режим предотвращения замерзания |
Патрубок подключения контура отопления | 3/4 |
Встроенный циркуляционный насос | есть |
Встроенный расширительный бак | есть |
Мак. рабочее давление, бар | 3 |
Особенности | дисплей, подключение внешнего управления |
Патрубок подключения газа | 3/4 |
Расход сжиженного газа (кг/час) | 2.1 |
Погода зависимая автоматика | Да |
Прочие функции | автоподжиг, индикатор включения |
Вес | 29 кг |
Высота | 700 мм |
Ширина | 400 мм |
Глубина | 299 мм |
