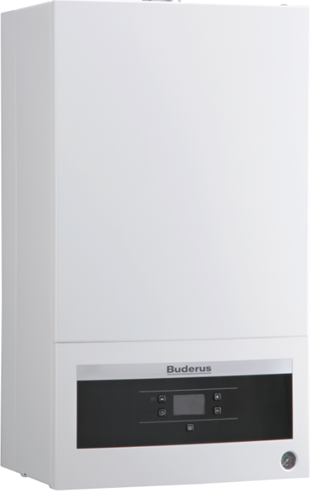

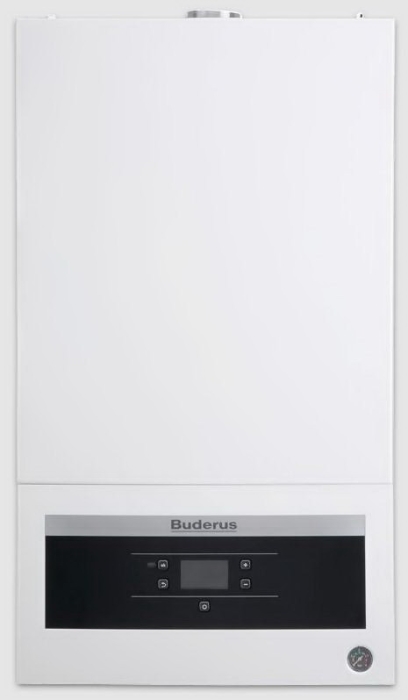

Buderus Logamax U072-24 — преимущества настенного газового котла:
- Рабочий диапазон напряжения от 165 до 240В;
- С легкостью обогреет помещение площадью 110—240м2.
- Может использоваться для отопления и приготовления горячей воды при дополнительном подключении бойлера косвенного нагрева;
- Компактные размеры, уменьшенный вес и привлекательный дизайн;
- Простой, интуитивно понятный пользовательский интерфейс;

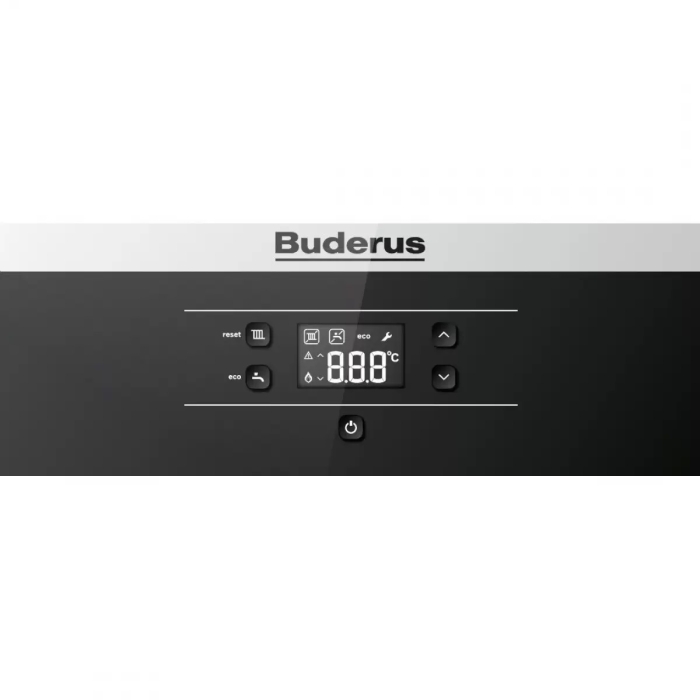

- Информативный LCD—дисплей;
- Встроенная система безопасности включает в себя: защиту от замерзания, антиблокировку насоса; предохранительный клапан на 3,0 бара; датчик наличия пламени; предохранительный ограничитель температуры и другие устройства;
- Быстрый монтаж и пуск в эксплуатацию;
- Удобное сервисное обслуживание;

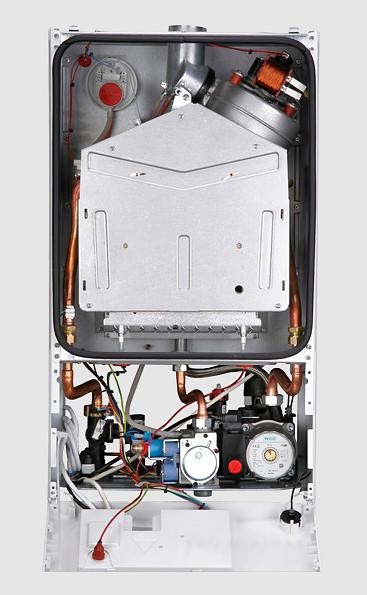

- Мембранный расширительный бак объемом 8 литров и трехходовой клапан уже встроены в котел;
- Низкий уровень шума < 36 dBA.
Схемы полключения:
- Двухконтурный котёл + 1 отопительный контур без смесителя (рис.1)
- Одноконтурный котёл + 1 отопительный контур без смесителя + бак-водонагреватель (рис.2)
Пояснения к клеммам:
1 - Сетевой провод, 230 В
2 - Подключение Open Therm или регулятора On/Off (перед подключением удалите перемычку)
3 - Подключение сигнала тревоги (24 В =, макс. 40 мA)
4 - Подключение датчика температуры бака-водонагревателя (для одноконтурных котлов)
Характеристики
Производитель | BUDERUS |
Серия | Logamax U072 |
Страна производителя | Германия |
Код производителя | 7736900190RU |
Гарантия | 2 лет (год) |
Мощность | 24 кВт |
Отапливаемая площадь | 240 кв. м. |
Количество контуров | Одноконтурный |
t теплоносителя (макс.) | 82 °C |
Управление | Электронное |
Встроенный бойлер | Нет |
Диаметр коаксиального дымохода | 60/100 мм |
Горелка | газовая |
Материал теплообменника | Медь |
Материал теплообменника ГВС | Отсутствует |
Топливо | Газ |
Функции | газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, воздухоотводчик, автодиагностика, защита от блокировки насоса |
Патрубок подключения контура отопления | 3/4 |
Встроенный циркуляционный насос | Есть |
Встроенный расширительный бак | Есть |
Мак. рабочее давление, бар | 3 |
Особенности | дисплей, подключение внешнего управления |
Патрубок подключения газа | 3/4 |
Расход сжиженного газа (кг/час) | 2.8 |
Прочие функции | термометр, автоподжиг, манометр, модуляция пламени, индикатор включения |
Вес | 30 кг |
Высота | 700 мм |
Ширина | 400 мм |
Глубина | 299 мм |
Файлы и документация для Газовый котел Buderus Logamax U072 24
-
Инструкция по эксплуатации
665.83 KBytes
-
Сертификат соответствия
0.94 MBytes
-
Брошюра по автоматике
1.74 MBytes
-
Инструкция по монтажу (технический паспорт)
6.20 MBytes
