Условием применения по назначению является стационарный монтаж в сочетании с элементами, имеющими допуск для эксплуатации с этой установкой. Производственное или промышленное использование в целях, отличных от отопления помещений или приготовления горячей воды, считается использованием не по назначению.
Газовый комбинированный водогрейный котел со встроенным пластинчатым теплообменником для приготовления горячей воды.
Встроенный гидравлический контур с 2 патрубками для подающей и обратной магистрали отопительного контура и 2 патрубками для емкостного водонагревателя или воды хозяйственного назначения.
Встроенный гидравлический контур замкнутого типа со следующими компонентами:
- насос
- 3-ходовой переключающий клапан
- предохранительный клапан
- мембранный расширительный бак
- пластинчатый теплообменник для приготовления горячей воды
- Уход за котлом Vitopend 100-W A1HB001
По мере загрязнения прибора повышается температура уходящих газов, что становится причиной роста потерь энергии. Рекомендуем ежегодно проводить очистку прибора. Оборудование можно чистить стандартным бытовым чистящим средством (не абразивным).
Жесткость воды
Мы рекомендуем использовать установку для снижения жесткости воды в районах с жесткостью воды 450 миллиграмм на литр.
Осмотр и техническое обслуживание
Для обеспечения бесперебойного, энергосберегающего и экологически чистого режима отопления необходимо регулярно проводить техническое обслуживание. Мы рекомендуем поручать техническое обслуживание отопительной установки авторизованной специализированной фирме по отопительной технике не реже, чем раз в 2 года. Для этого лучше всего заключить договор о проведении осмотра и техобслуживания со специализированной фирмой по отопительной технике.
Производитель | Viessmann |
Серия | Vitopend 100-W |
Страна производителя | Турция |
Код производителя | A1HB003 |
Гарантия | 2 лет (год) |
Мощность | 34 кВт |
Отапливаемая площадь | 340 кв. м. |
Количество контуров | Одноконтурный |
Камера сгорания | Закрытая |
КПД (%) | 91 |
Тип установки | Настенный |
t теплоносителя (макс.) | 80 °C |
Напряжение сети | Однофазное |
Управление | Электронное |
Встроенный бойлер | Нет |
Диаметр коаксиального дымохода | 60/100 мм |
Горелка | Нужно приобрести |
Материал теплообменника | Нержавеющая сталь |
Расход топлива (кг/ч) | 2.91 |
Функции | газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, воздухоотводчик, автодиагностика, защита от блокировки насоса |
Патрубок подключения контура отопления | 3/4 |
Встроенный циркуляционный насос | Есть |
Встроенный расширительный бак | Есть |
Мак. рабочее давление, бар | 3 |
Особенности | дисплей, подключение внешнего управления |
Патрубок подключения газа | 3/4 |
Расход сжиженного газа (кг/час) | 3.94 |
Прочие функции | термометр, автоподжиг, манометр, модуляция пламени, программатор, индикатор включения |
Вес | 38 кг |
Высота | 725 мм |
Ширина | 400 мм |
Глубина | 340 мм |
Газовые котлы Viessmann Vitopend 100-W 12-35 кВт тип A1HB/A1JB
Семейство Vitodens – это самая продаваемая серия газовых конденсационных котлов от немецкой компании Viessmann. Компактные, энергоэффективные и экономичные с репутацией исключительного качества и надежности, они подходят для удовлетворения требований любого дома, независимо от его размера.
Газовые конденсационные котлы - самый популярный выбор для отопления и горячего водоснабжения в частных домовладениях, поскольку они производят отопление и горячую воду, используя энергию природного газа. Vitodens отличаются удобной конструкцией, простотой использования и разработаны с учетом умных технологий, помогающих экономить и контролировать свой комфорт.
Описание
На смену низкотемпературному котлу типа WH1D, который был выведен из поставок в Россию в 2017 г., пришел инновационный Vitopend 100-W A1HB/A1JB. Этот котел может быть интегрирован с другими технологиями, помогая снизить счета за электроэнергию, уменьшить занимаемую площадь и обеспечить безопасность дома в будущем. Он поддерживается рядом дополнительных средств для интеллектуального управления, включая простой в монтаже термостат tado и приложение для смартфона, позволяющие оптимизировать отопительную среду.

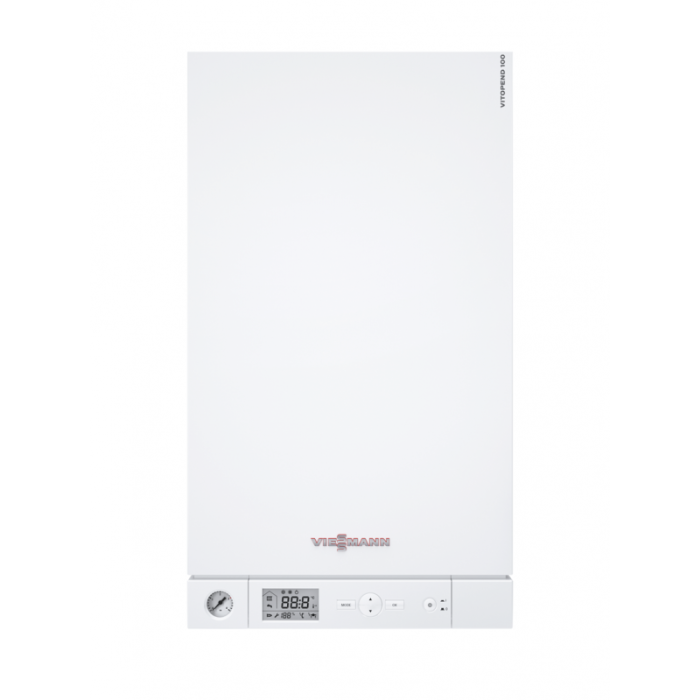

Мультисенсорный дисплей
- Манометр
- Дисплей
- Регулятор температуры ГВС
- Регулятор температуры отопления
- Выключатель
- Бокс для установки Vitotrol 100 UTDB-RF2
Помимо прочего, приборы Vitodens 100-W имеют управление посредством мультисенсорного ЖК-экрана, имеющего подсветку, что упрощает чтение и использование в темноте. Также доступна опция беспроводного дистанционного управления.
Небольшие размеры
Вследствие компактных размеров, небольшого веса и бесшумной работы водогрейный котел легко интегрируется в любое жилое пространство. Высокая мощность делает его особенно подходящим вариантом для использования в небольших квартирах и хорошо изолированных зданиях.
Надежность
Как крупный производитель, имеющий многолетний опыт производства настенных котлов, стандарты качества и производительности продукции Виссман соблюдаются неуклонно. Поэтому котлы славятся не только инновационными технологиями и услугами, но, прежде всего, надежностью и долговечностью.
Многократное использование дымохода
Vitodens 100-W A1HB/A1JB также является идеальной заменой устаревшим котельным системам при модернизации и ремонте недвижимости. Использование комбинированной системы дымохода (CFS) Viessmann означает, что многочисленные дымоходы котла могут быть выведены вверх по стояку к одной точке подключения на крыше. Котлы имеют комбинированные соединения PRV и конденсата, которые также можно направить в CFS, а один единственный слив в основании системы – это все, что нужно для удаления конденсата, без некрасивых труб, выступающих через внешние стены.
Комплектация
- Модулированная горелка цилиндрического типа MatriX.
- Регулятор для операций с постоянной температурой и с эквитермическим управлением (требуется термостат с часами или таймер в дополнение к датчику внешней температуры).
- Предохранительная арматура.
- Расширительный бак (8 л).
- Циркуляционный насос и трехходовой переключающий клапан.
- Трубы и кабели, готовыми к немедленному подключению.
- Приспособление для подключения котла.
Готов к использованию на природном газе. Возможна реконструкция в газовых группах E/LL. Для перехода на сжиженном топливе требуется комплект регулировки.
Технические характеристики
- Мощность до 35 кВт
- Длинна, мм 350
- Ширина 400
- Высота 700
- Высота с дымоходным коленом 860
- Максимумальное количество конденсата до 4,6 л/ ч
- Вес 37 кг
- Мощность звука до 51 дБ
- Топливо природный газ
- Расположение настенный
- Степень защиты IP X4
Особенности
Как и все комбинированные котлы, в Vitodens 100-W нет резервуара для хранения холодной или горячей воды, поэтому он подойдет для объектов с ограниченным пространством.
Приборы комплектуются нержавеющем теплообменником Inox-Radial, что обеспечивает высокий коэффициент полезного действия (до 98%), обладает высокой стойкостью к термокоррозии, что позволяет снизить затраты на техобслуживание и увеличить срок службы. Стандартная гарантия составляет 10 лет.
Использование функции предварительного нагрева при подаче горячей воды, обеспечивает ее мгновенное получение. Это сочетается с водорасходом до 14,3 литров в минуту, чего вполне достаточно, для удовлетворения спроса в большинстве домохозяйств. После первоначального водозабора, котел имеет быстрый нагрев, что обеспечивает сразу ГВС при последующих заборах воды.
Цилиндрическая горелка из нержавеющей стали MatriX, применяемая в этих приборах, представляет собой новейшую технологию в области сжигания газа не только благодаря своей эффективности, диапазону модуляции, но и оптимизированной конструкции.
Котел также оснащен комбинированным клапаном сброса давления (PRV) и соединением для конденсата, что сокращает количество труб. Это обеспечивает более быструю и экономичную установку.
Основные преимущества:
- Функция предварительного нагрева.
- Совмещенный клапан сброса давления (PRV) и соединение для конденсата.
- Доступна конверсия LPG.
- Стандартный КПД до 97% благодаря теплообменному устройству Inox-Radial, выполненному из легированной стали.
- Большой пользовательский дисплей.
- Расширенная модуляция способствует низкому рабочему шуму.
- Высоконадежная защита от отклонений и варьирования в электро и газовых сетях.
- Класс энергоэффективности A.
- Компактные размеры подходят для стандартных кухонных шкафов.
- 5-летняя комплексная гарантия в стандартной комплектации.
Резюме
Vitodens 100-W A1HB/A1JB – это энергоэффективноый и надежный котел, получивший высокие оценки удовлетворенности клиентов и простоте ремонта. Благодаря компактности и низкому уровню шума во время работы его также можно интегрировать в жилое пространство. Котел оснащен комплексным противошумным решением, что делает его немного тяжелее, чем его предшественники. Он обеспечивает высокую тепловую мощность и в то же время постоянную температуру подачи воды благодаря электронному управлению.

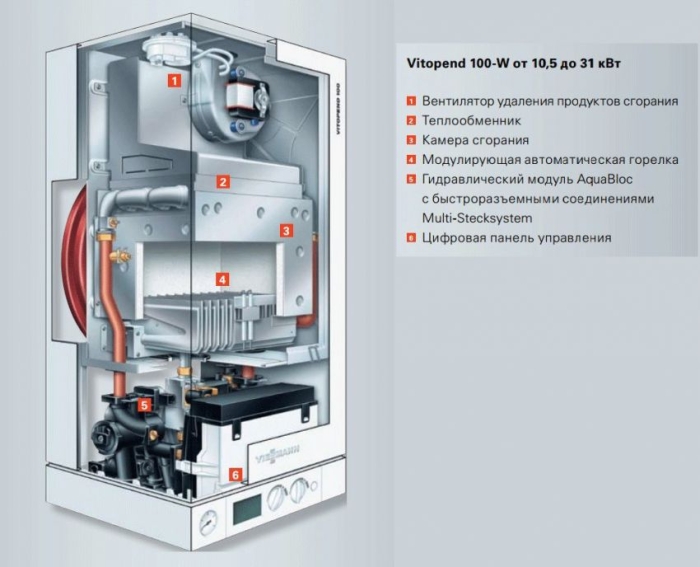

Гидравлический блок AquaBloc с системой мультиразъемов, обеспечивает легкий доступ ко всем важным компонентам для обслуживания. Котел очень легко управляется с помощью поворотных регуляторов, позволяющих быстро настраивать температуру воды (для нагрева и питья). Информация об условиях эксплуатации и температуре воды отображается на встроенном цифровом дисплее. Также он оснащен системой внутренней диагностики, которая позволяет распознавать рабочее и сервисное состояния с помощью светодиодных диодов.
В котле есть встроенная функция электронного регулирования контура котла для управления работой в зависимости от температуры в помещении. Благодаря съемной передней панели с системой многоточечных разъемов установка котла чрезвычайно проста и не требуется бокового сервисного расстояния.
