Канализационная установка Grundfos M1.80.80.22.4.50D/450.SL

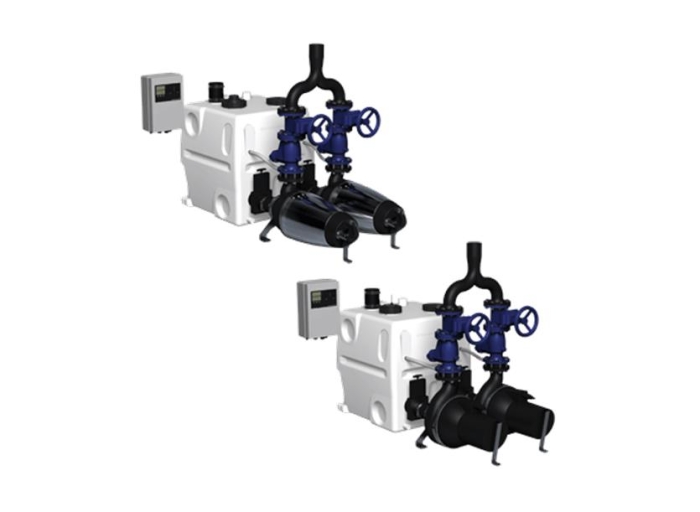

Компактная канализационная насосная установка состоит из одного или двух 450 литровых накопительных резервуаров, двух горизонтальных погружных канализационных насосов типа SL, встроенным контроллером, аналоговым датчиком уровня и соединительными элементами.

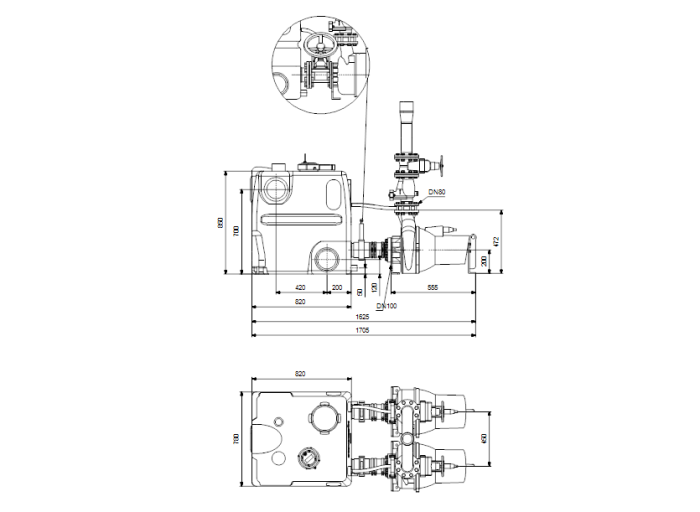

450 л резервуар изготовлен из коррозионностойкого полиэтилена и абсолютно герметичен. Он имеет

• Три горизонтальных патрубка DN150
• Вертикальный входной патрубок DN100,
• Вертикальный соединительный патрубок DN75 для вентиляции со штуцером и зажимами
• Две горизонтальных соединительных патрубка DN40 с одной стороны и зажимы для ручного мембранного насоса (принадлежность).

Специально разработанное запатентованное дно резервуара позволяет избежать осаждения и уменьшения количества остаточной воды. Если используется дополнительная накопительная емкость, то 4 соеденительных патрубка DN150 размещены по бокам.

Горизонтальные насосы для сточных вод с одноканальным рабочим колесом

• Свободный проход до 80 мм для надежной работы системы без блокировок
• уникальная система зажимов для демонтажа гидравлической части и двигателей в течении одной минуты,
• водонепроницаемые кабельные разъемы из нержавеющей стали для легкого технического обслуживания и ремонта,
• двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта,
• электродвигатель с термическим выключателем внутри обмотки

Запорные клапаны, обратные клапаны, выпускные трубы, ручной диафрагменный насос, болты и прокладки, а также 450-литровый резервуар могут быть заказанны как принадлежности.

LC221 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.

Контроллер используется для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита электродвигателя состоит из термического переключателя в обмотке.

Функции контроллера:

• Звезда / треугольник подключение для насосов> 5кВт
• Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком
• Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле.
• Защита двигателя от работы всухую
• 24 часа автоматической работы в течение длительного периода
• установка времени задержки:
• Остановка задержки
• Начало задержки
• Задержка сигнализации (время от появления неисправности до тревоги
• указано), чтобы предотвращает короткое время на высоком уровне тревоги в случае временного высокий приток в бак.
• автоматическое измерение тока
• операционные указанием:
• Режим работы (автоматический, ручной)
• Часы работы
• Количество пусков
• Журнал состояния:
• Состояние насоса (работа, неисправность)
• Последовательности фаз неисправностей и отсутствия фазы
• Тепловой выключатель
• Высокий уровень воды (сигнализация)
• Время на обслуживание (по выбору).
• выбор автоматического сброса аварийного сигнала
• журнал отказов до 20 аварийных сигналов
• выбор между различными уровнями начала
• выбор типа подключенного датчика
• калибровка датчика (установка)
• Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).

В стандартной комплектации LC 221 имеет 6 беспотенциальных выходов для:

• Насос работает
• Выход из строя насоса
• Высокий уровень воды сигнализации
• Общая ошибка.

6 цифровых входов для выполнения следующих функций:

• Соединительная плата датчика давления (в сборе)
• Подключение аналоговых датчиков (4-20мА или 0-5В)
• Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика
• Подключение отдельного датчика уровня, который будет использоваться для наводнений

Обнаружение вне Multilift. Подъемные станции часто устанавливается в поддон внутри подвала - самая низкая точка в здании. В случае например, Приток грунтовых вод или взрыв водопровода, сигнализации будет указано контроллером.

• Подключение внешнего сброса тревоги
• Подключения тепловых реле электродвигателя.

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV
