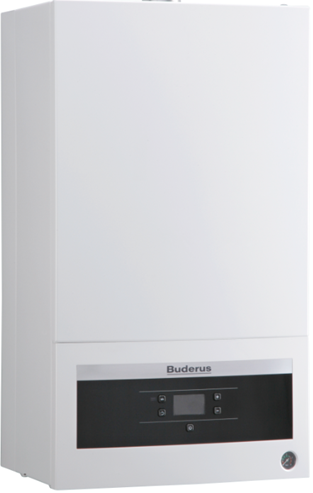

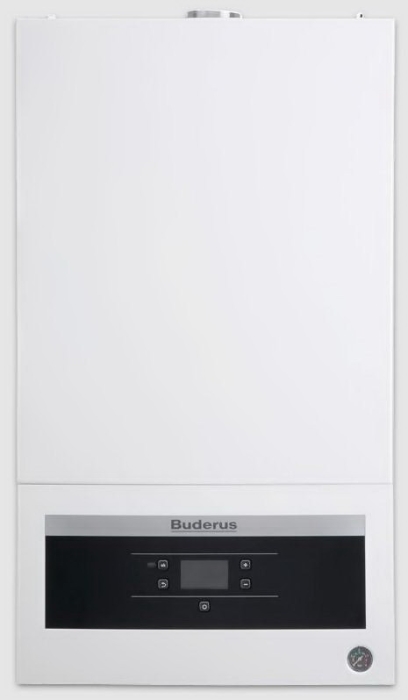

Buderus Logamax U072-28 — преимущества настенного газового котла:
- Рабочий диапазон напряжения от 165 до 280 кВт;
- С легкостью обогреет помещение площадью 110—280м2.
- Может использоваться для отопления и приготовления горячей воды при дополнительном подключении бойлера косвенного нагрева;
- Компактные размеры, уменьшенный вес и привлекательный дизайн;
- Простой, интуитивно понятный пользовательский интерфейс;

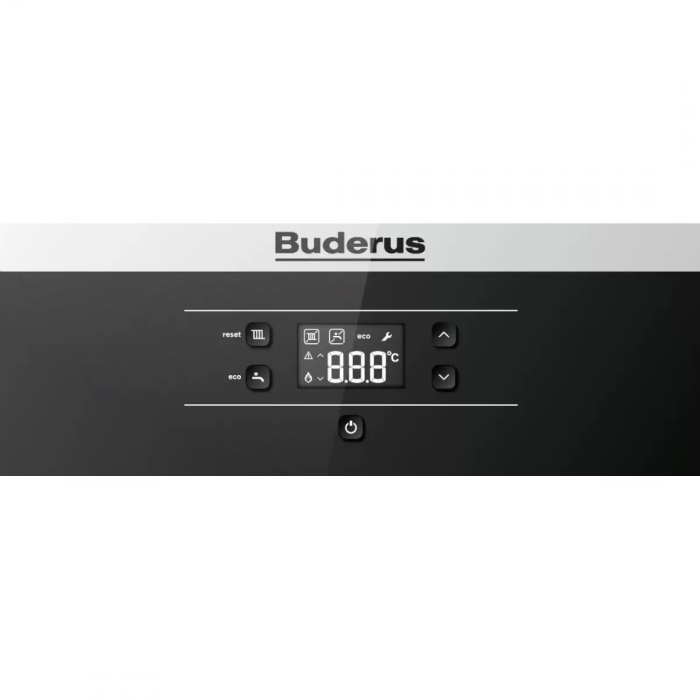

- Информативный LCD—дисплей;

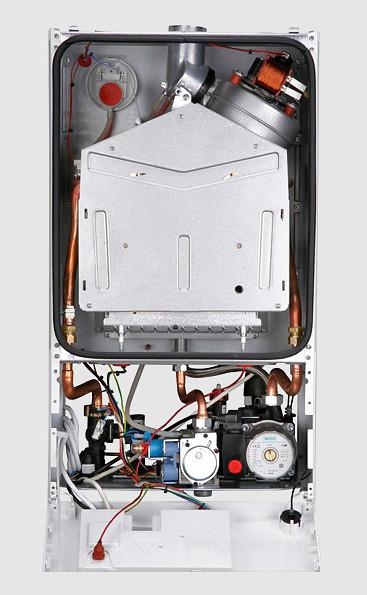

- Встроенная система безопасности включает в себя: защиту от замерзания, антиблокировку насоса; предохранительный клапан на 3,0 бара; датчик наличия пламени; предохранительный ограничитель температуры и другие устройства;
- Быстрый монтаж и пуск в эксплуатацию;
- Удобное сервисное обслуживание;
- Мембранный расширительный бак объемом 8 литров и трехходовой клапан уже встроены в котел;
- Низкий уровень шума < 36 dBA.
Схемы полключения:
- Двухконтурный котёл + 1 отопительный контур без смесителя (рис.1)
- Одноконтурный котёл + 1 отопительный контур без смесителя + бак-водонагреватель (рис.2)
Пояснения к клеммам:
1 - Сетевой провод, 230 В
2 - Подключение Open Therm или регулятора On/Off (перед подключением удалите перемычку)
3 - Подключение сигнала тревоги (24 В =, макс. 40 мA)
4 - Подключение датчика температуры бака-водонагревателя (для одноконтурных котлов)
Характеристики
Производитель | Buderus |
Серия | Logamax U072 |
Страна производителя | Германия |
Код производителя | 7736901469RU |
Гарантия | 2 лет (год) |
Мощность | 28 кВт |
Отапливаемая площадь | 280 кв. м. |
Количество контуров | Одноконтурный |
Камера сгорания | закрытая |
Тип установки | настенный |
t теплоносителя (макс.) | 82 °C |
Управление | электронное |
Встроенный бойлер | нет |
Диаметр коаксиального дымохода | 60/100 мм |
Горелка | газовая |
Материал теплообменника | медь |
Материал теплообменника ГВС | Отсутствует |
Топливо | газ |
Функции | газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, воздухоотводчик, автодиагностика, защита от блокировки насоса |
Патрубок подключения контура отопления | 3/4 |
Встроенный циркуляционный насос | есть |
Встроенный расширительный бак | есть |
Мак. рабочее давление, бар | 3 |
Особенности | дисплей, подключение внешнего управления |
Патрубок подключения газа | 3/4 |
Расход сжиженного газа (кг/час) | 3.2 |
Погода зависимая автоматика | Да |
Прочие функции | термометр, автоподжиг, манометр, модуляция пламени, индикатор включения |
Вес | 31 кг |
Высота | 700 мм |
Ширина | 400 мм |
Глубина | 299 мм |
